ICF-1180I-S-ST-T MOXA | STC VIETNAM

1. Giới thiệu ICF-1180I-S-ST-T MOXA

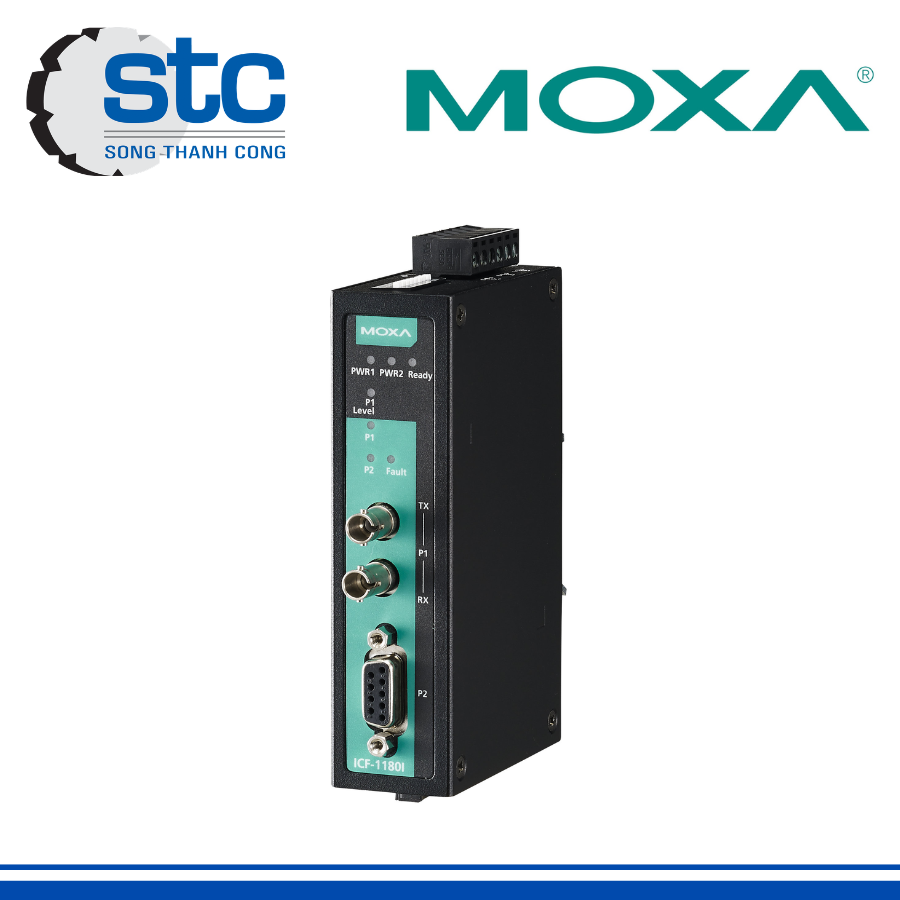

• ICF-1180I-S-ST-T MOXA là bộ chuyển đổi tín hiệu PROFIBUS sang cáp quang công nghiệp.
• Thiết bị sử dụng cáp quang single-mode và đầu nối ST.
• Sản phẩm hỗ trợ mở rộng khoảng cách truyền PROFIBUS lên đến 45 km.
• ICF-1180I-S-ST-T giúp giảm ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.
• Thiết bị tích hợp cách ly điện 2 kV cho hệ thống PROFIBUS.
• Hai nguồn cấp dự phòng giúp tăng khả năng vận hành liên tục.
• Phiên bản nhiệt độ rộng hoạt động ổn định từ -40 đến 75°C.
• Sản phẩm phù hợp cho tự động hóa nhà máy và hệ thống điều khiển phân tán.

2. Đặc trưng

• Chuyển đổi tín hiệu PROFIBUS DP sang cáp quang single-mode.
• Hỗ trợ khoảng cách truyền quang điển hình lên đến 45 km.
• Tự động nhận diện tốc độ truyền PROFIBUS.
• Hỗ trợ tốc độ truyền dữ liệu lên đến 12 Mbps.
• Tích hợp chức năng kiểm tra kết nối cáp quang.
• Hỗ trợ giám sát trạng thái liên kết cáp quang.
• Tích hợp chẩn đoán cường độ tín hiệu quang.
• Hỗ trợ cảnh báo bằng đèn LED và ngõ ra relay.
• Tích hợp tính năng PROFIBUS fail-safe.
• Cách ly điện 2 kV giúp bảo vệ thiết bị.
• Hỗ trợ hai nguồn điện dự phòng.
• Tích hợp bảo vệ chống đấu ngược nguồn.
• Hoạt động ổn định trong môi trường nhiệt độ rộng.

3. Thông số kỹ thuật

• Giao thức công nghiệp: PROFIBUS DP.
• Số cổng PROFIBUS: 1 cổng.
• Đầu nối PROFIBUS: DB9 cái.
• Tốc độ truyền: 9,6 kbps đến 12 Mbps.
• Cách ly PROFIBUS: 2 kV tích hợp.
• Loại cáp quang: Single-mode.
• Đầu nối quang: ST.
• Bước sóng quang: 1310 nm.
• Khoảng cách truyền điển hình: 45 km.
• Độ nhạy thu quang: -29 dBm.
• Ngân sách công suất quang: 21 dBm.
• Điện áp đầu vào: 12 đến 48 VDC.
• Số đầu vào nguồn: 2 nguồn.
• Hỗ trợ bảo vệ quá dòng.
• Vỏ thiết bị: Kim loại.
• Cấp bảo vệ: IP30.
• Kích thước: 30,3 × 115 × 70 mm.
• Khối lượng: 180 g.
• Nhiệt độ hoạt động: -40 đến 75°C.
• Độ ẩm hoạt động: 5 đến 95%, không ngưng tụ.
• Hỗ trợ lắp DIN-rail hoặc gắn tường.
• Thời gian hoạt động trung bình: 1.722.769 giờ.
• Thời gian bảo hành: 5 năm.

4. Ứng dụng

• Mở rộng mạng PROFIBUS trong nhà máy quy mô lớn.
• Kết nối PLC với thiết bị điều khiển ở khoảng cách xa.
• Truyền dữ liệu trong hệ thống tự động hóa phân tán.
• Kết nối mạng PROFIBUS giữa nhiều khu vực sản xuất.
• Ứng dụng trong ngành điện và trạm biến áp.
• Giám sát thiết bị tại nhà máy dầu khí.
• Kết nối hệ thống điều khiển trong ngành giao thông.
• Ứng dụng tại nhà máy nước và xử lý nước thải.
• Triển khai mạng công nghiệp trong môi trường nhiều nhiễu.
• Sử dụng tại khu vực có nhiệt độ môi trường khắc nghiệt.
